面向直放站通信的射頻功放模塊
隨著無線通信市場的迅猛發展，未來用戶越來越希望隨時隨地可以進行高質量通信。幾乎所有的移動通信服務商開始在郊區、建筑物內部及地下室等信號難以覆蓋的區域設置直放站，以便最大限度地滿足各種用戶的通話服務需求和應用。
當前國內移動網絡運營商對直放站的需求仍然保持上升趨勢。近期移動，電信和聯通不斷進行直放站的招標，客戶可以在不進行更換手機號碼的情況下進行轉網，使運營商之間競爭逐漸加劇，同時運營商在成本效益、增加投資回報以及業務收入方面所承受的壓力日增，迫使運營商們在未來幾年時間里加大對無線覆蓋解決方案的投入，以改善其網絡服務質量，獲取更多用戶的支持，從而增加業務收入，提高用戶滿意度。
直放站（圖1）優點主要體現在如下幾個方面：
（1）使用直放站投資較低；
（2）覆蓋更為靈活，多個直放站可以組織成多種覆蓋形式；
（3）由于不需要土建和傳輸電路的施工，建網迅速。
圖1 直放站和射頻功率放大器
直放站由天線、射頻雙工器、低噪聲放大器、混頻器、電調衰減器、濾波器、功率放大器等元器件或模塊組成，包括上、下行兩種放大鏈路。（圖2）

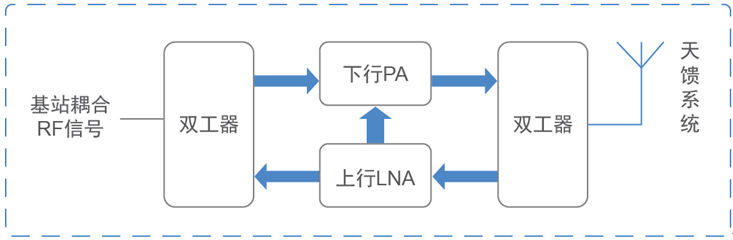

圖2 直放站的系統框圖
射頻功放是直放站系統中不可或缺的組成部件，為了整機系統的可兼容性，射頻功放設計成模塊安裝在整機中。射頻功放的特點是功率高、發熱量大，將模塊安裝到整機中，對散熱方式提出了更高的要求。將射頻功放模塊安裝到整機盒體上，整機盒體相當于散熱器，功放模塊將熱量傳導到整機盒體上。因此對功放模塊的常溫性能、高低溫的性能、可靠性等提供更高的要求。
一、直放站射頻功率放大器模塊發展趨勢
「日益小型化」：隨著無線通訊新標準、新技術的不斷發展，無線通信系統朝著寬帶化、多模化、集成化等方向不斷演進，在無線通信系統中射頻功率放大器模塊占有極其重要的作用，這要求提高射頻功放模塊的各種性能，比如降低成本、減少尺寸與重量、良好的線性度、高輸出功率。此外，在無線通信設備中，射頻功放的能耗占到總能耗的60%左右，因此，大帶寬、高效率、小體積、輕重量的射頻功率放大器成為了未來移動運營商降低運營成本、實現綠色節能最為有效的手段。
二、射頻功率放大器介紹及技術優勢（圖3）

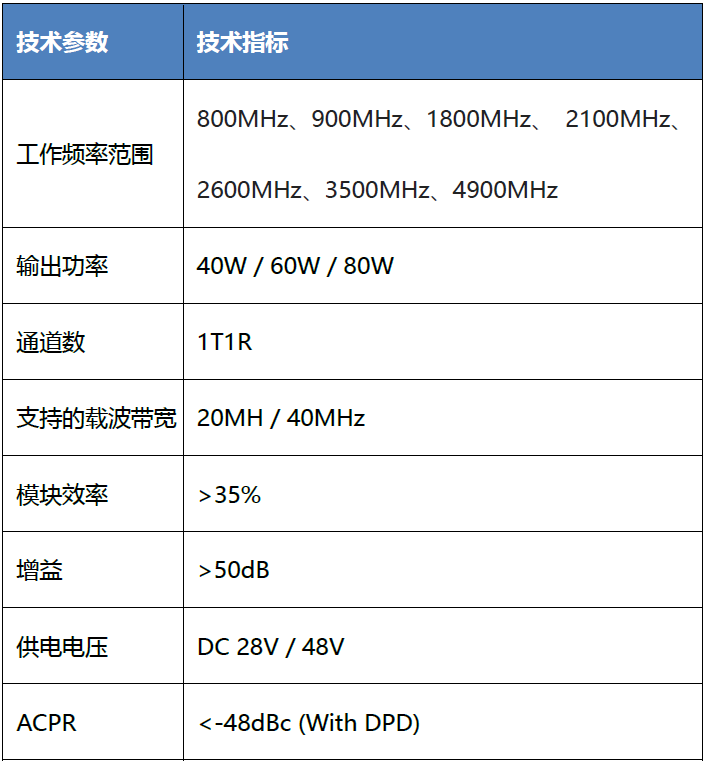

圖3 功放模塊及DPD校正后性能
技術優勢：
「可靠性高」：功放模塊采用的是功率管軟焊的工藝，使功率管的熱快速的散發到外部的散熱片中，保證功放模塊自身的溫度在一個允許的范圍內工作。
「高效率」：功放模塊采用Doherty線性化技術，與DPD及技術相結合，實現大帶寬、高效率和高線性。
「載波帶寬」：功放模塊支持20MHz / 40MHz 的載波帶寬，不需要額外進行匹配。
「工作頻率范圍寬」：功放模塊的頻率范圍有如下可選：800MHz、900MHz、1800MHz、 2100MHz、2600MHz、3500MHz、4900MHz。
「實時監控功能」：功放模塊通過和數字通信板的特有協議，可以實時讀取功放模塊的狀態，如功率、溫度、電流等，方便用戶進行運營維護。
「雙工方式」：FDD/TDD模式，可以搭配DPD算法進行工作。
「定制開發」：支持客戶不同工作頻段、發射功率以及不同尺寸和接口的定制化開發和個性化開發。
